Pesquisa / Research : Ana Paula Nogueira de Carvalho

Edifícios com aplicação de displays de baixa resolução integrados em suas fachadas;
Edifícios display / displays de baixa resolução / fachada display/mídia.
Buildings whith low resolution displays integrated on their façades;
display buildings | low resolution computer display | media/display facades.

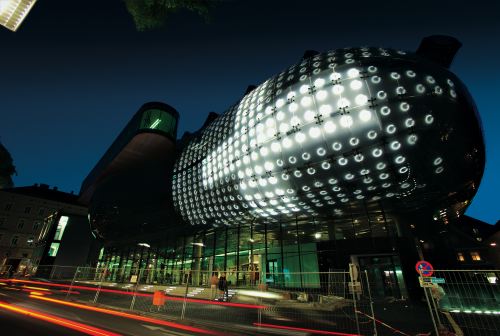

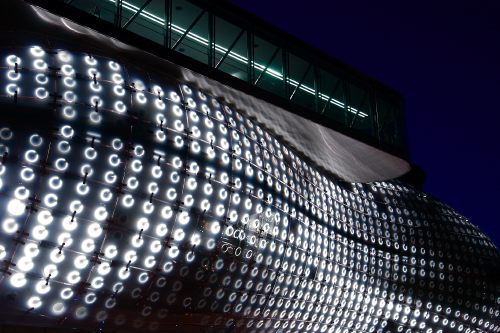

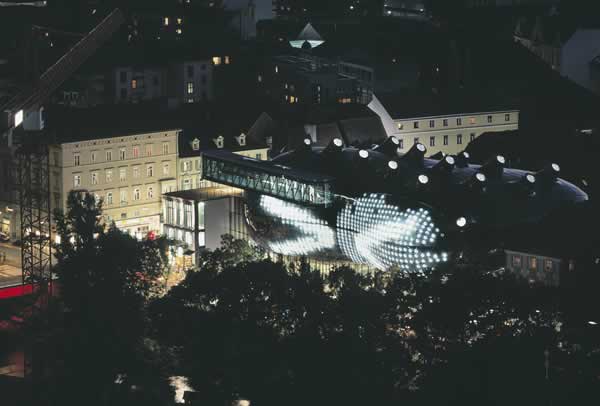

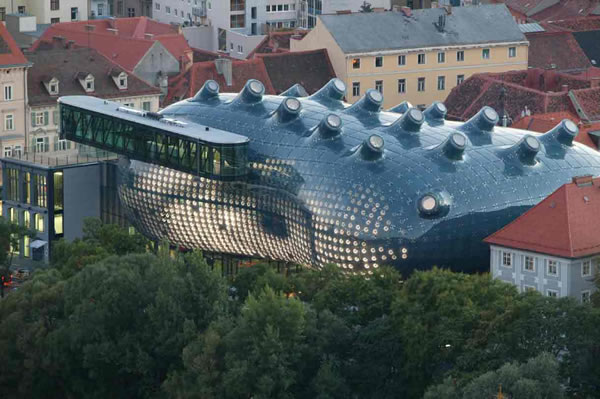

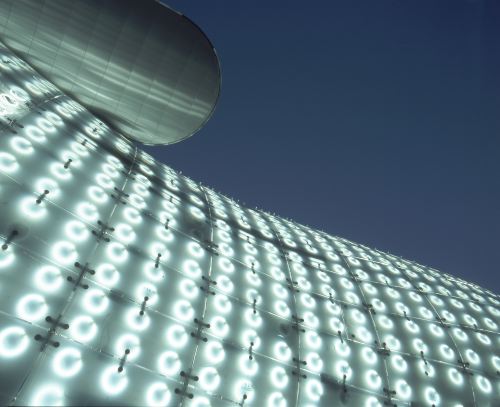

1. BIX [communicative display skin for the Kunthaus Graz, Austria] <http://www.bix.at>
Graz, Áustria. 2001|2003
[projeto] realities:united <http://www.realities-united.de>

[descrição]
_ cerca de 1100 vidros acrílicos translúcidos;
_ 930 lâmpadas fluorescentes convencionais, com 40W de potência e 40 cm de diâmetro;
_ display de baixa resolução|18 frames/seg.

[BIX TOOLS]
_BIX Director: permite compor e programar um evento a ser exibido
_BIX Simulator: permite visualizar a composição artística em 3D.
_plataforma de programação: MAX|MSP & JITTER

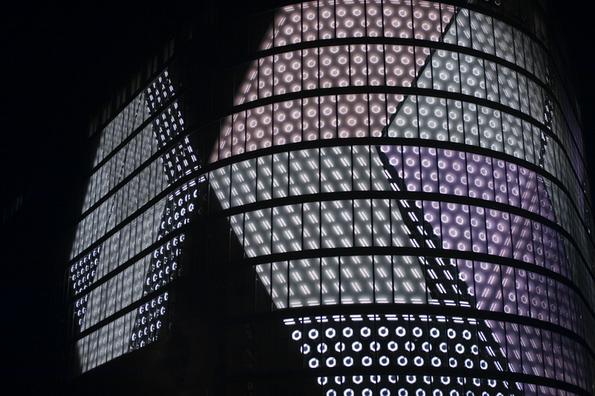

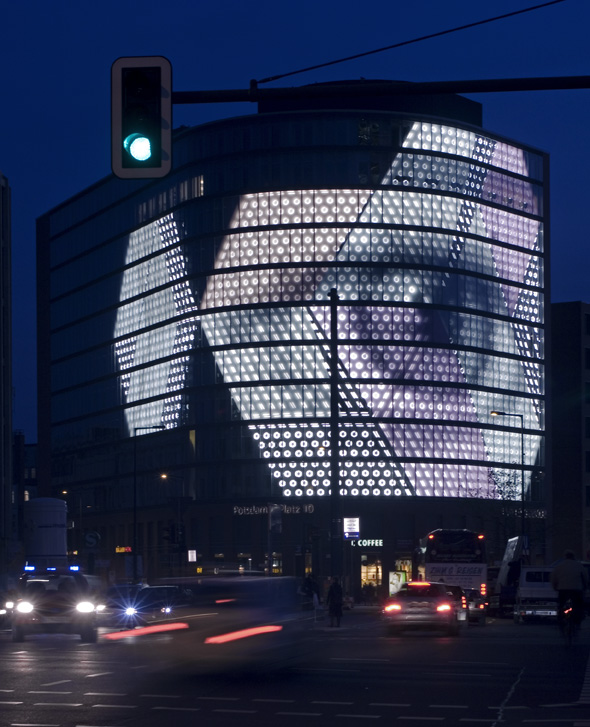

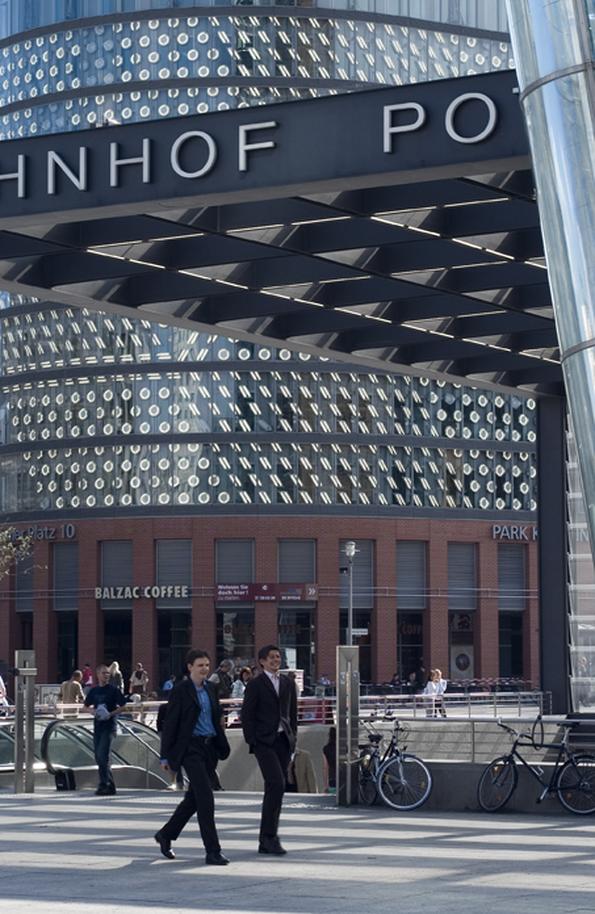

2. SPOTS
<http://spots-berlin.de/>
<http://www.youtube.com/watch?v=qCryIw5UFEo&feature=related>
Potsdamer Platz, 10. Berlim, Alemanha. 2005
[projeto] realities:united <http://www.realities-united.de>

[descrição]
_ 1774 lâmpadas fluorescentes, das quais 1014 são circulares e 460 são filiformes;
_ área da instalação: aproximadamente 1.350m²;
_ luminosidade máxima [output]: 67.920W;
_ 20 intensidades luminosas/segundo;
_ tempo de instalação: aproximadamente 8 semanas.

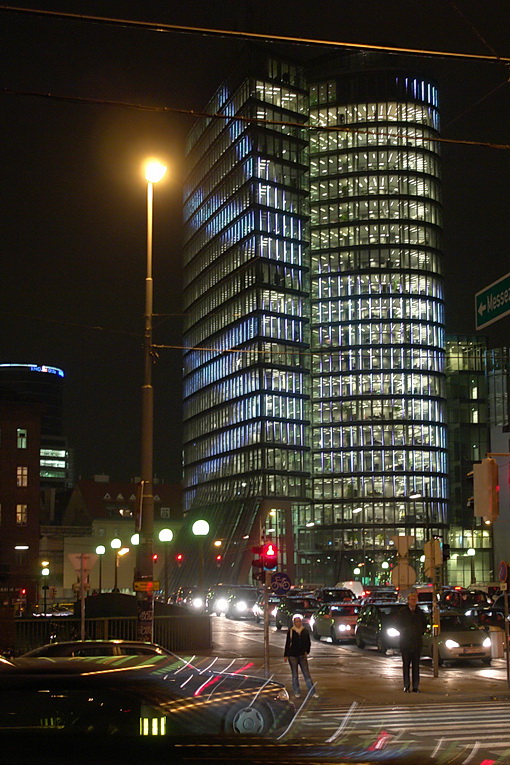

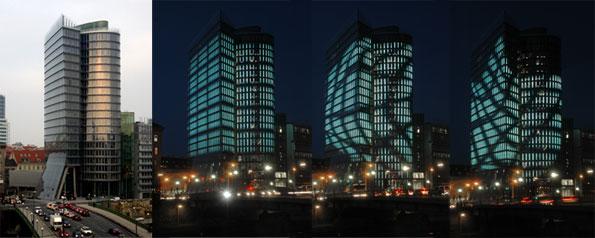

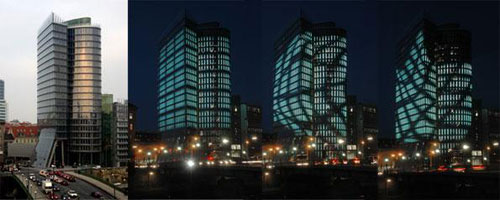

3. TWIST AND TURNS <http://www.youtube.com/watch?v=BGNwjO2beFM>
Uniqa Insurance Company Tower <http://tower.uniqa.at/>
Viena, Áustria. 2006|2007

[arquitetura] Neumman & Partners
[lightning design] lichtkunstlicht <http://www.lichtkunstlicht.de/>
[LEDs blocks] Barco <http://www.barco.com>

[descrição]
_ cerca de 7.000 m² de área de projeção;
_ instalação: 5 semanas;
_ só pode ser visto a noite;
_ dupla camada de vidro recobre a fachada. O vidro mais externo tem uma película levemente refletiva, de forma a não revelar o interior do edifício;
_ são 2847 video-pixels, cada um com 16 módulos de LEDs, cada um com 4 LEDs padrão RGB;
_ total: 182.000 pixels controlados individualmente;
_ resolução final semelhante à qualidade da TV digital;
_uma das principais dificuldades de instalação foi não poder conduzir os cabos por dentro do edifício, apenas pelo telhado.

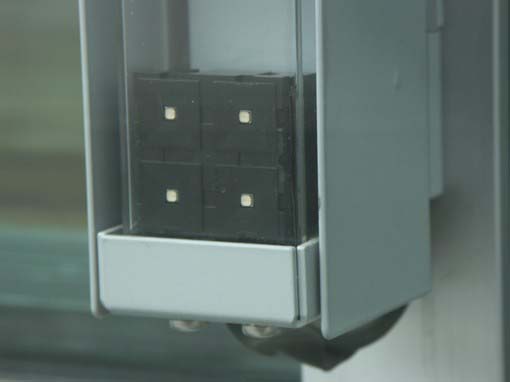

[LEDs blocks]
_ modelo MiPIX-20, da Barco
_ medem 4x4cm;
_ cada um com 4 LEDs;
_ a grade aceita até 21x21 blocos em qualquer configuração, inclusive côncavas e convexas;
_ é possível instalar películas translúcidas sobre a grade.

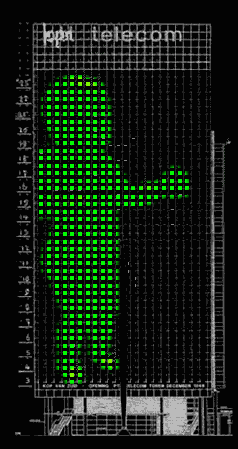

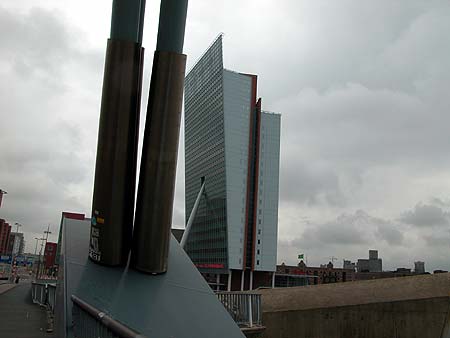

4. KPN TELECOM BUILDING
<http://www.youtube.com/watch?v=rrVFbNbddJ0&feature=related>
Rotterdam, Holanda.
[projeto] _

[descrição]
_área de projeção: 2922 m²;
_ monocromático;
_896 lâmpadas;
_22x41 pixels;

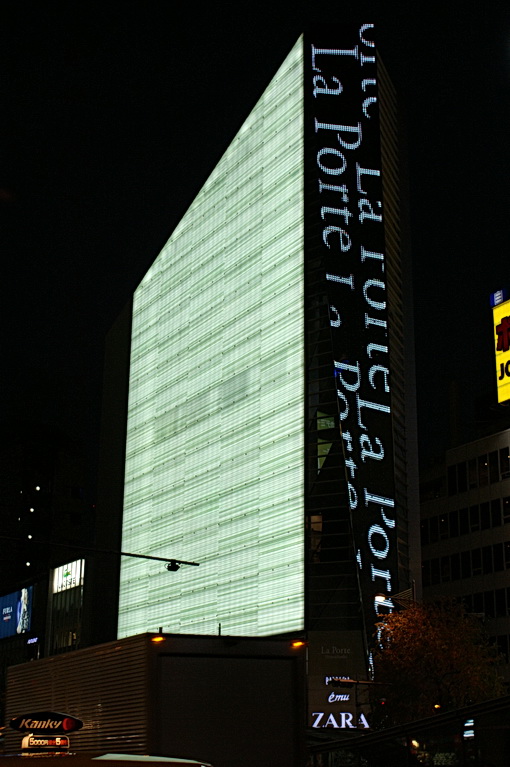

5. LA PORTE
<http://www.youtube.com/watch?v=2jc1tX2BX8Y>
Shinsaibashi Shopping Area. Osaka, Japão
[projeto] _
[design] Plantec Architects Inc. <http://www.plantec.co.jp/english/index.html>
[painel LED] Komaden Corporation <http://www.worldwide-komaden.com>

[descrição]
_ parede oeste = LED display;
_área de projeção: 54mx4,8m;
_1200 pixels.

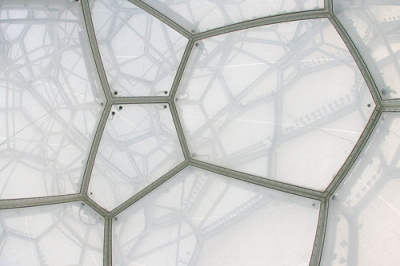

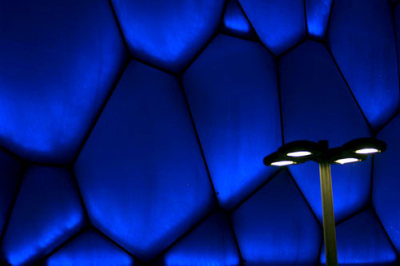

6. WATER CUBE
National Aquatic Center <http://en.beijing2008.cn/cptvenues/venues/nac/>
Beijing, China. 2003|2008

[projeto]
[lightning design] Grandar Landscape Lightning and Technology Group <http://www.grandar.cn/en/index.htm>
[Xlamp LEDs] Cree Incorporation <http://www.cree.com/index.asp>

[descrição]
_ fechamento: plástico translúcido;
_ 440.000 Xlamps LEDs, da CREE Incoporation; <http://www.cree.com/products/xlamp.asp>

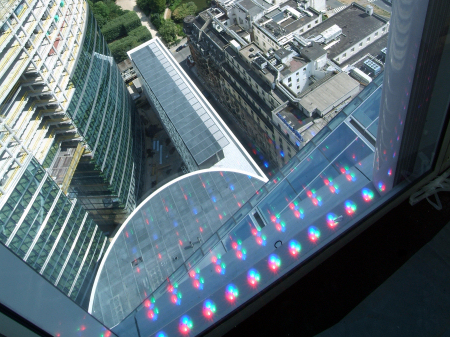

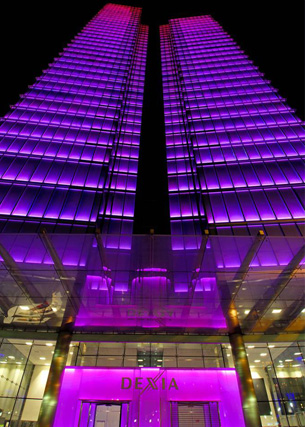

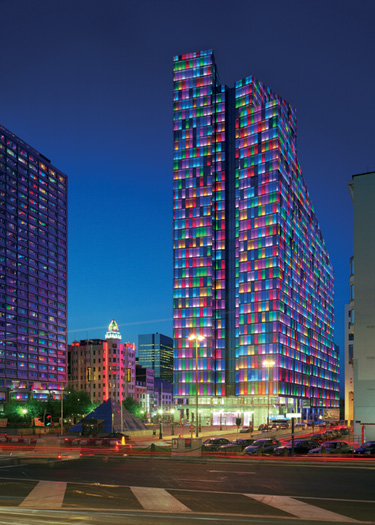

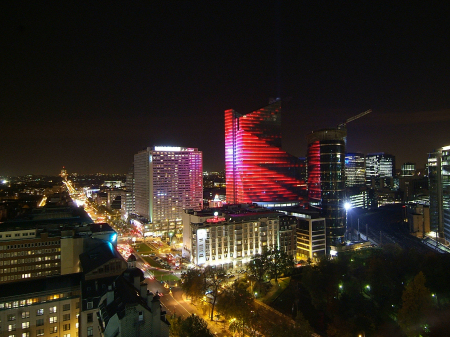

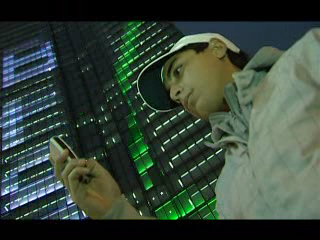

7. DEXIA TOWER
<http://www.dexia-towers.com/index_e.php?file=dtb_building>
Bruxelas, Bélgica
[arquitetura] Philippe Samyn & Partners
[lightning engineering] Barbara Hediger <http://www.hediger.be/>

[descrição]
_ 4.200 janelas, cada uma com 12 light bulbs;
_ cada light bulb com 3 LEDs em RGB;
_ cada esquadria deve ser fechada para que a luz do LED seja refletida, potencializando o efeito. Se ela fica aberta, o que se enxerga é uma linha iluminada;
_cada conjunto de 12 light bulbs, ou seja, cada janela é operada separadamente. Cem janelas formam um grupo, que facilita a operação do computador;
_cada janela tem seu microprocessador;
_20 frames/segundo;
_o input depende do evento que está previsto para a Tower. Pode ser dados de temperatura [Weather Tower – cada temperatura corresponde a uma cor diferente], mensagens via celular [Tower to the People], as horas [Time Tower – cada hora, minuto e segundo tem sua cor própria], etc;
_utilizou: 1 software [não diz qual], 1 PC e 2 monitores.

8. ALLIANZ ARENA
http://www.allianz-arena.de/en/service/faq/
Bruxelas, Bélgica. 2002|2005
[arquitetura] Herzog & De Meuron
[lightning design] _

[descrição]
_ Resolução da área de display / Resolution of the display area: 288 x 512 pixels
_ Peso (incluindo a construção de aço) / Weight (incl. steel construction): 9.8 t
_ Área ativa da matriz do display / Active matrix display area: 7.20 m x 12.80 m = 92.16 m²
_ Formato da imagem / Image format: approx. 16:9
_ Tamanho do Pixel / Pixel size: 25 mm / 12.5 virtual
_ Setup do pixel / Pixel setup: 2 red, 1 fast green and 1 blue LED
_ Número total de pixels / Total number of pixels: 147,456
_ Número total de LEDs / Total number of LEDs: 589,824
_ Número de pixels por módulo / Number of pixels per module: 32 x 64
_ Dimensão dos módulos / Dimension of the modules: 800 mm x 1600 mm
_ Peso de cada módulo / Weight of a module: 66 kg
_ Peso total / Total weight: 4752 kg
_ Fechamento do módulo / Module enclosure: aluminum
_ Luminescência máxima / Luminance max.: 6,200 cd / m²
_ Total de gradações de cores / Color gradations total: 6.8 billion
_ Refresh rate: 240/960 Hz
_ Electrical load max.: 67 KW
_ Average installed load: 33 KW
