[20.04.2008]

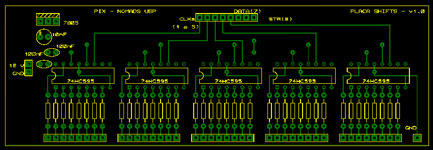

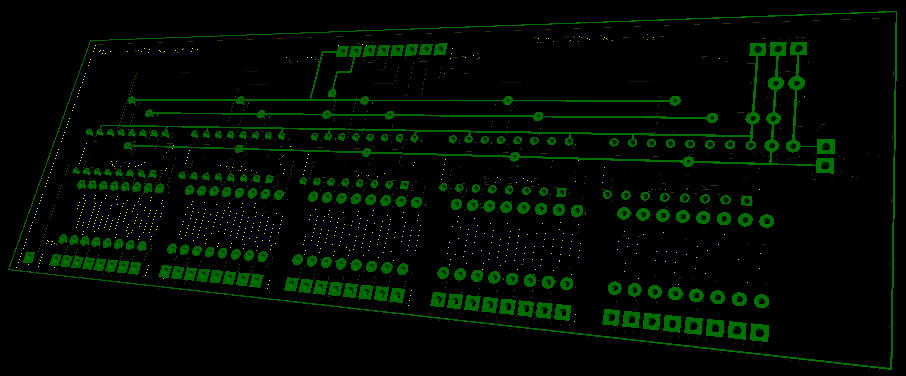

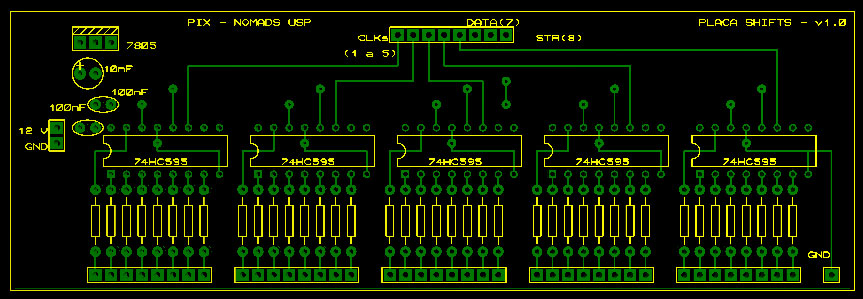

Desenho pronto para ser impresso na placa final.
Drawing ready to be printed on the final board.
[29.04.2008]

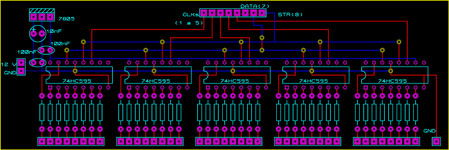

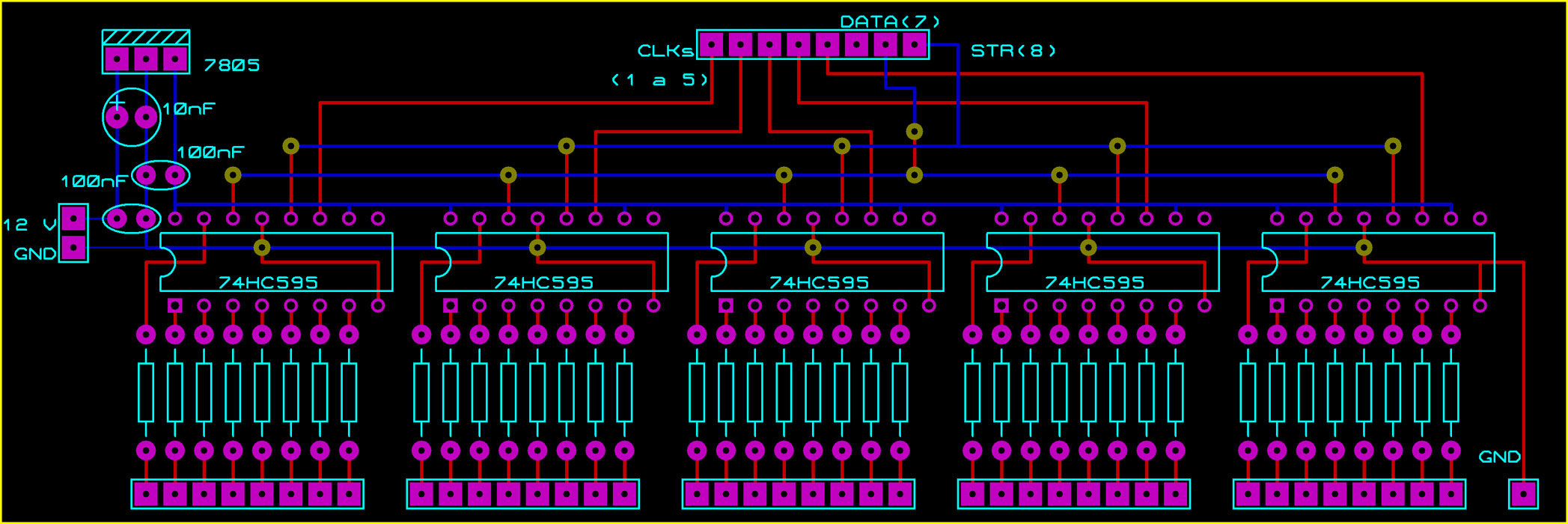

Desenho da esquemática da placa dos shift registers com a adição do regulador de tensão (7805).
Shift register board schematic with the tension regulator (7805) addition.
[24.04.2008]

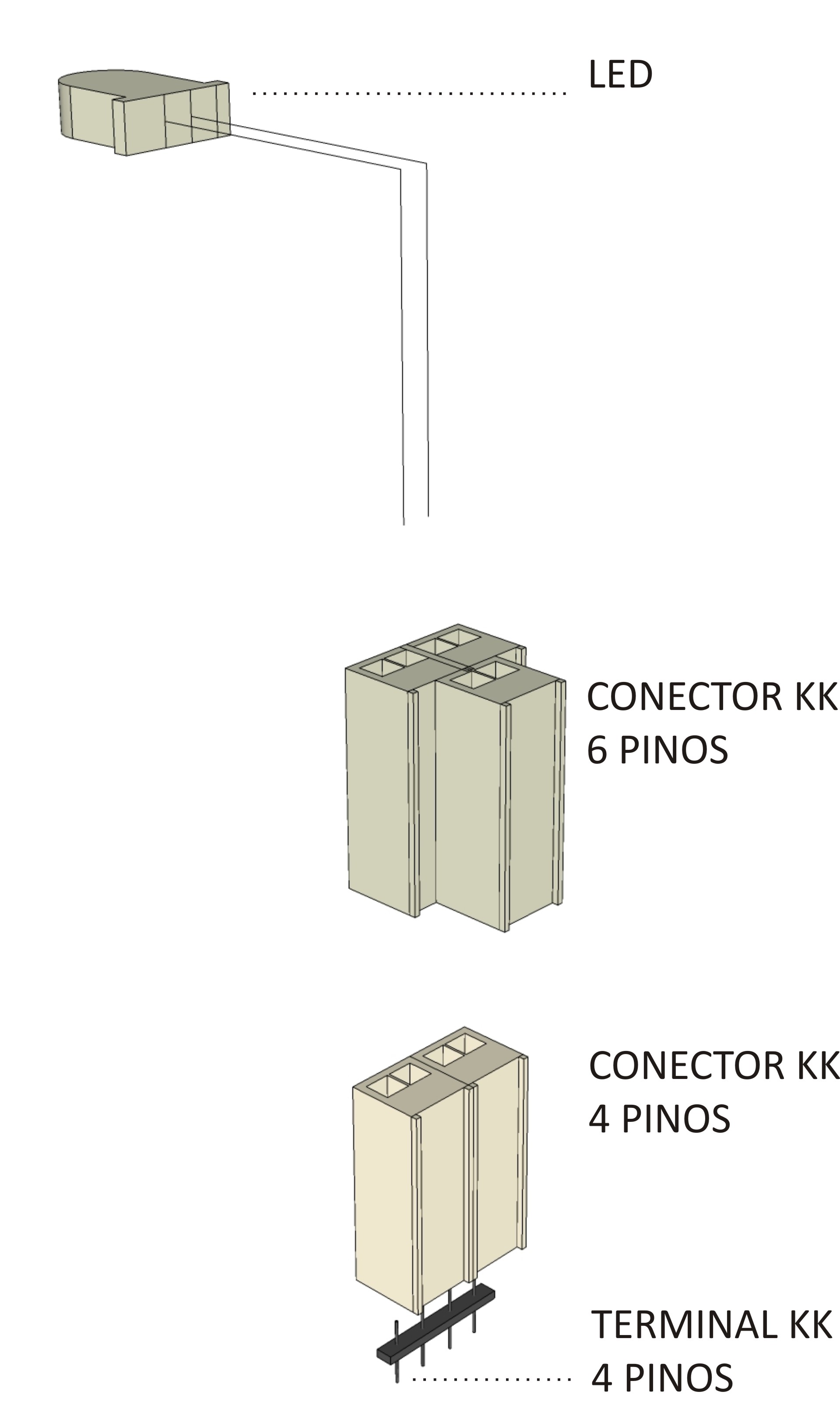

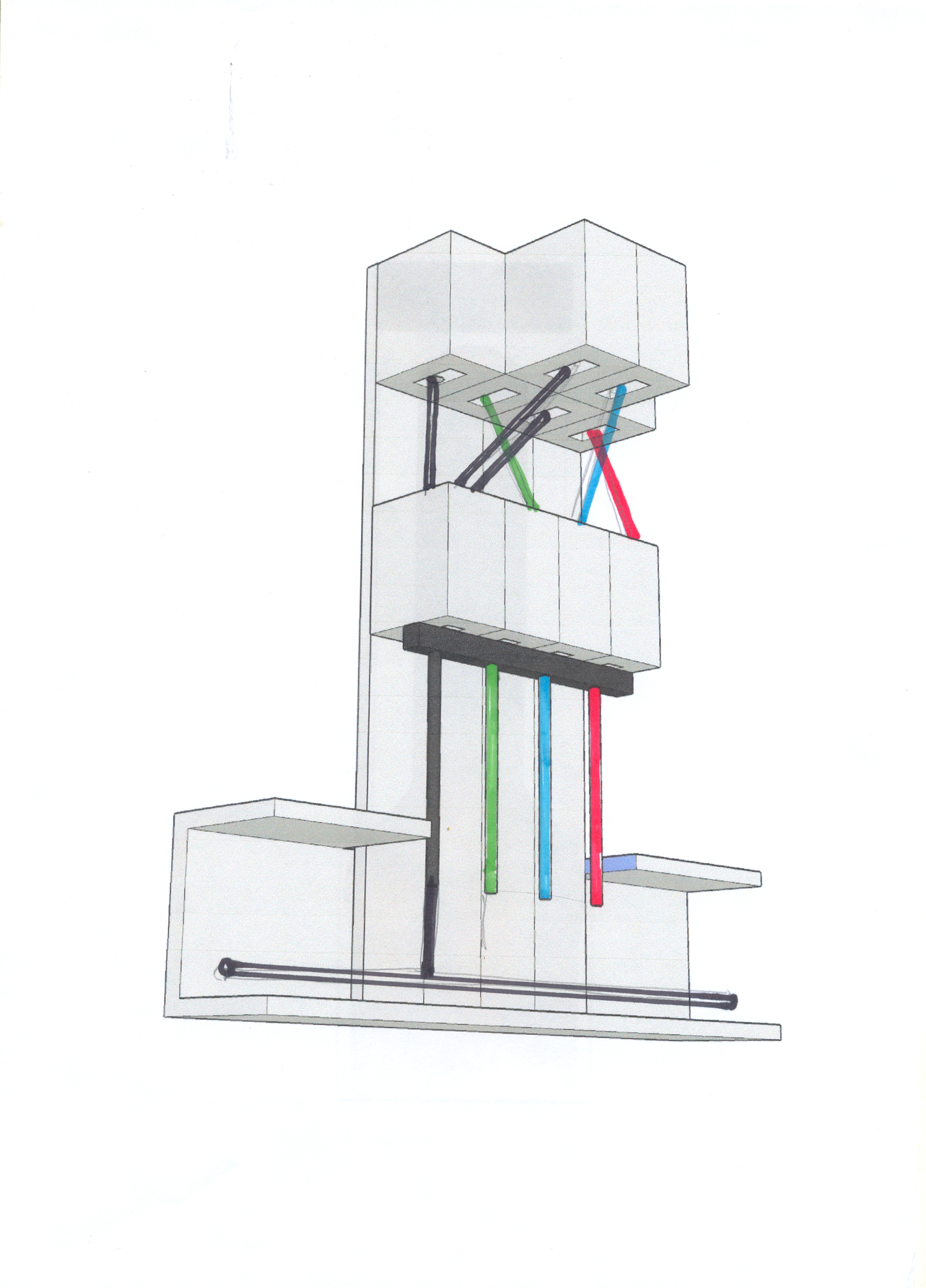

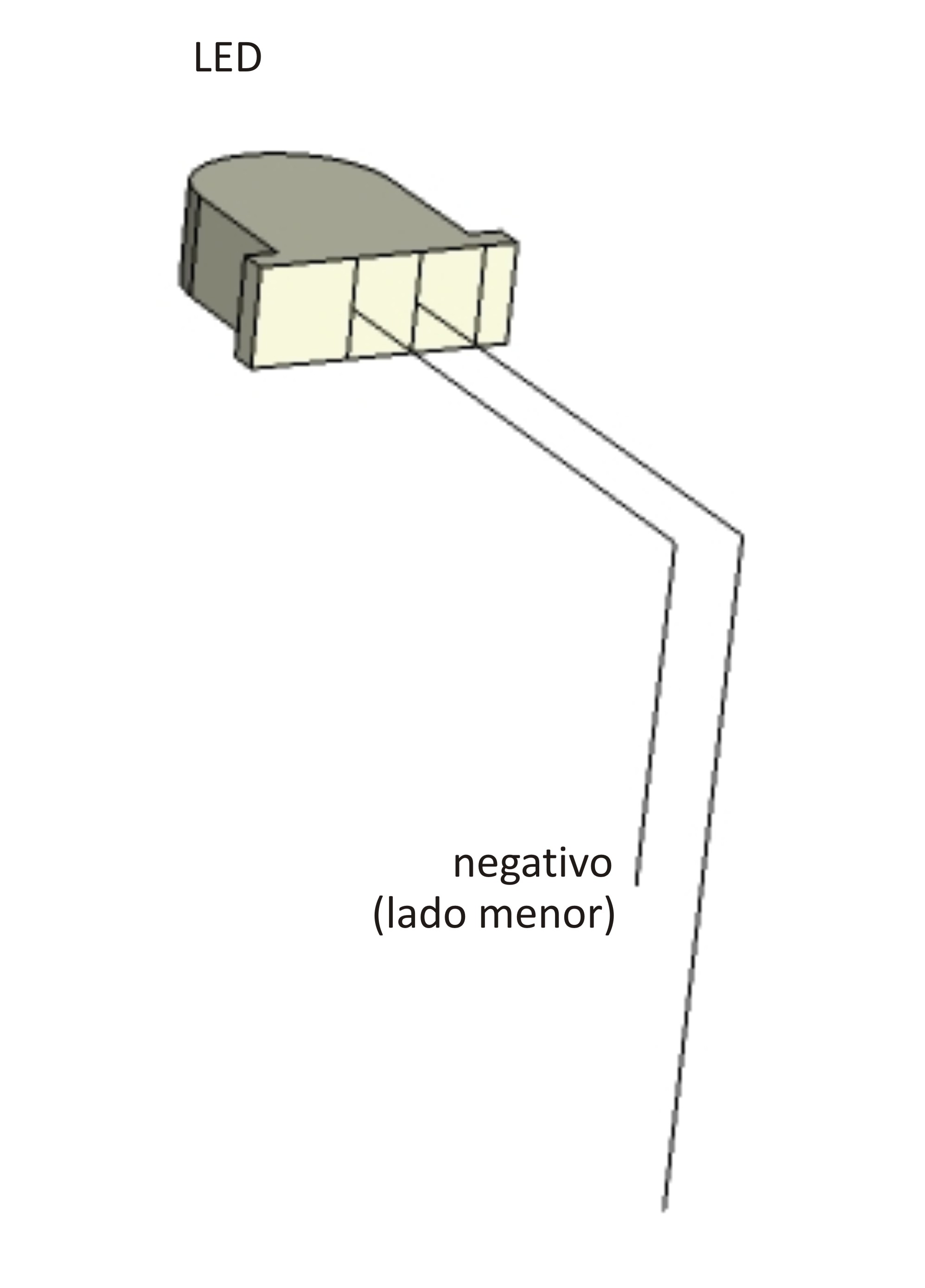

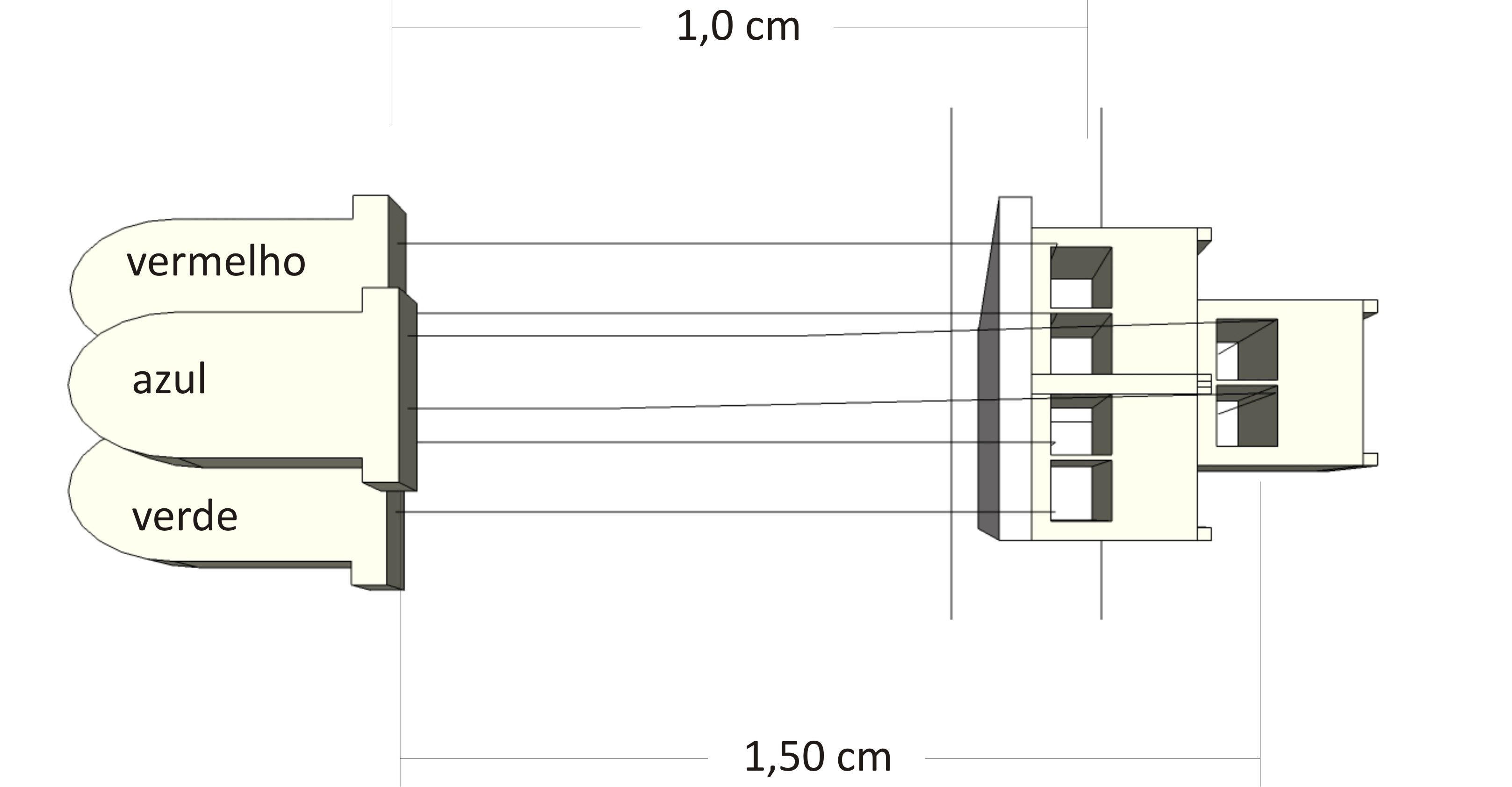

Desenhos detalhando a estrutura final de suporte dos LED's (layer 2 do projeto final)
Drawings showing the LED's support final structure (layer 2 from the final project)
[22.04.2008]

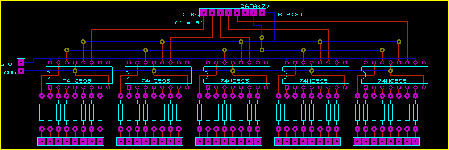

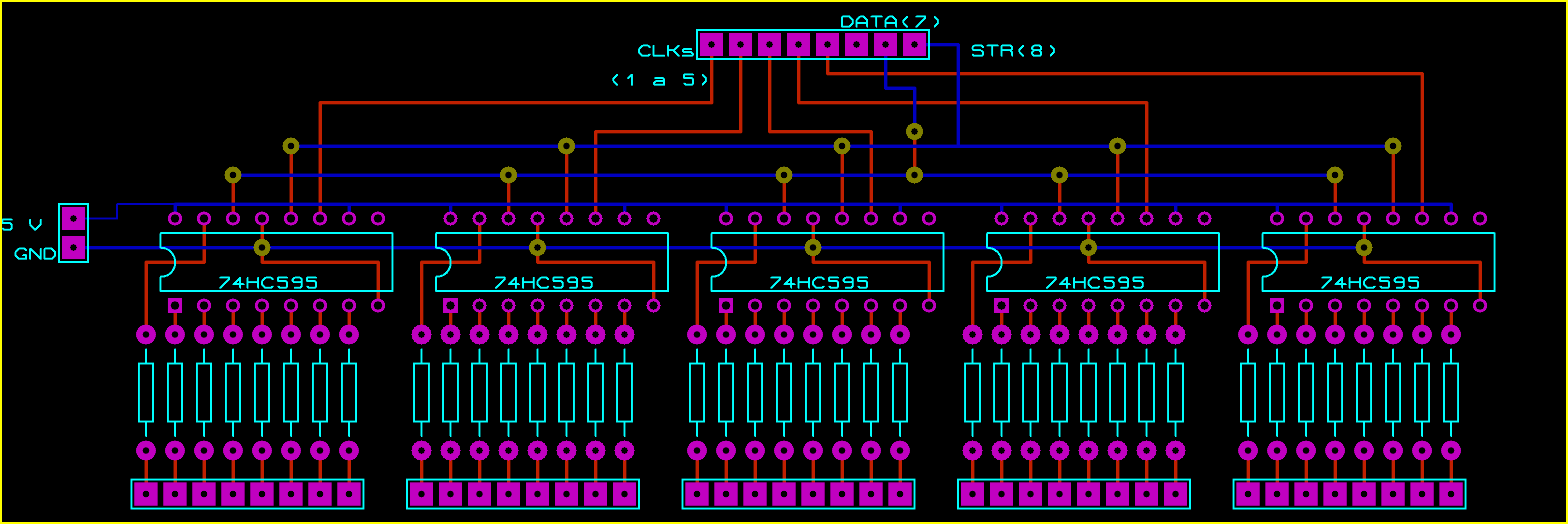

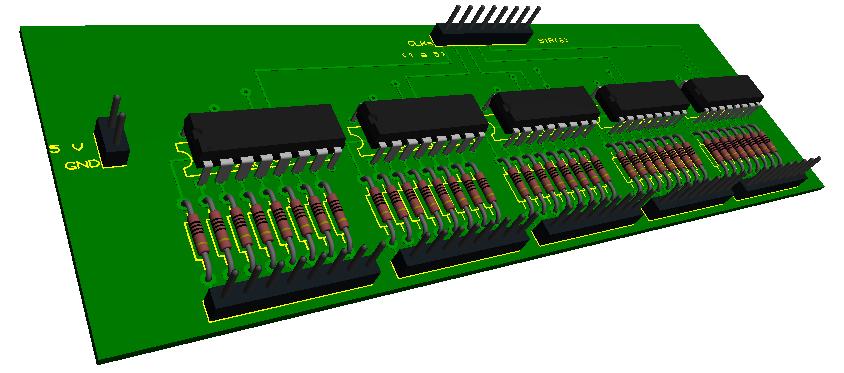

Desenho da esquemática da placa contendo 5 shift registers, responsáveis por comandar 40 LED's (uma das três cores da matriz). Cada shift é responsável pelo controle de 8 LED's.
Board schematics drawing with 5 shift registers.
